Новий крок у світі електромобільності: Infineon запускє багатофункціональний IC для інверторів високої напруги

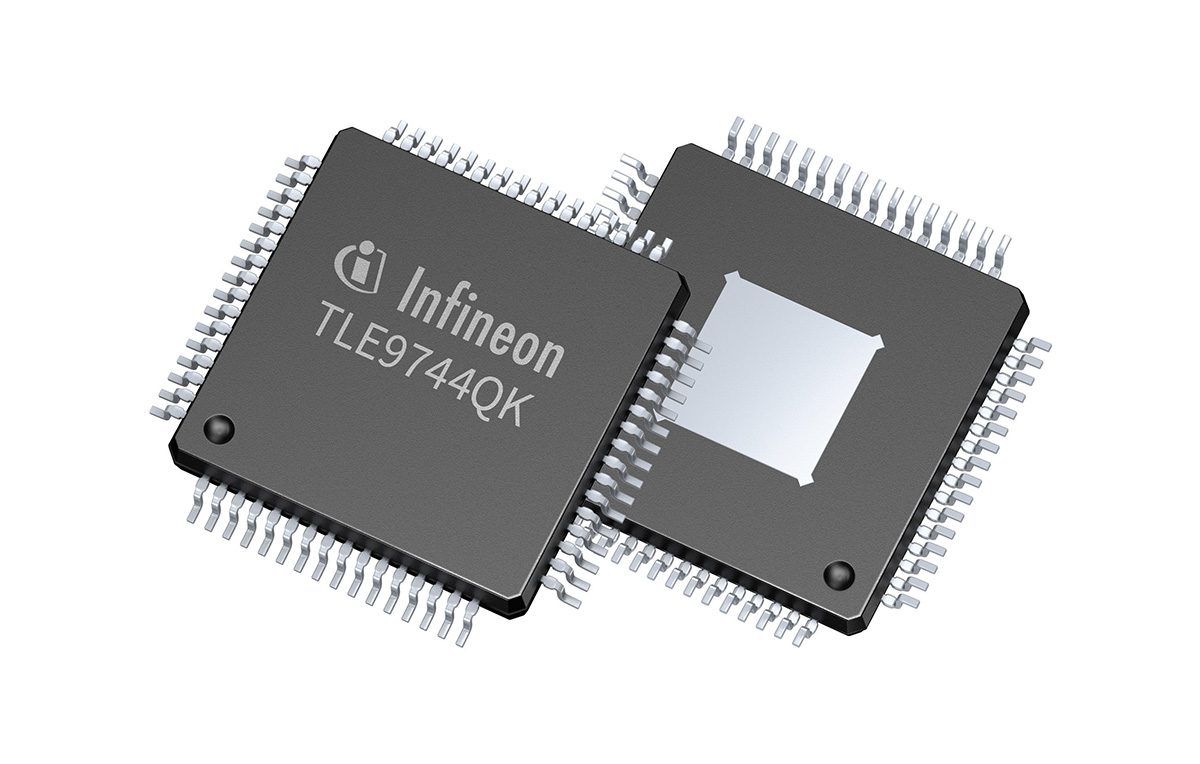

Infineon презентував OPTIREG TLE9744QK — новітній чіп для керування живленням, спеціально розроблений для високовольтних інверторів тяги в електромобілях та гібридних транспортних засобах. Цей пристрій об’єднує в собі рейки живлення інвертора, коло збудження резольвера та спеціальний блок безпеки в єдиному виробі.
Інверторний ЕБУ потребує декілька ізольованих рейок для мікроконтролера, комунікаційних модулів та сенсорів, які зазвичай складаються з окремих компонентів. Завдяки Infineon, можна зекономити до 70% площі на платі, яку ці компоненти зазвичай займають, і це також зменшує кількість компонентів на платі.
Тяговий інвертор зчитує положення ротора з резольвера, для якого необхідний змінний сигнал збудження на первинній обмотці, отримуючи синусоїдальні та косинусоїдальні сигнали, що визначають кут ротора. Цей сигнал зазвичай генерує окремий драйвер, тому його виготовлення на чіпі звільняє плату від драйвера та його елементів моніторингу.
На сторінці продукту зазначено, що він має два попередні регулятори buck/boost, які живлять лінійні пост-регулятори для мікроконтролера, комунікаційних та опорних рейок, а також два трекери, шість аналогових входів, п’ять цифрових входів і чотири цифрових виходи. Споживання струму у стані спокою складає 50 µA, діапазон робочої напруги — від 4 В до 36 В, робоча температура від -40° С до 150° C у упаковці PG-LQFP-64. Вбудовано функціональні та віконні вартові таймери. Пристрій також може постачати сенсори, що встановлюються на плату, і сумісний з мікроконтролерами TRAVEO T1G, AURIX TC2x, TC3x та TC4x.
Блок інтегрованої безпеки (ISL) функціонує як друга, незалежна траса безпеки. Він контролює фазні струми, напругу DC-лінії та стан здоров’я мікроконтролера і драйверів, і може визначити та ввести безпечний режим, якщо основний мікроконтролер виходить з ладу. Додаткове джерело живлення забезпечує роботу ISL навіть при відмові основного низьковольтного джерела, тому збій у цій лінії не позначається на безпеці. Архітектура відповідає стандарту ASIL-D, розробленому відповідно до ISO 26262.
Зразки, оцінювальні плати, референс-дизайни, документація, програмне забезпечення та інструменти доступні на запит, а на сторінці продукту зазначено, що частина перебуває в наявності з вказанням ціни за одиницю. Infineon також зазначає, що пристрій планується залишатися доступним як мінімум до 2038 року.
