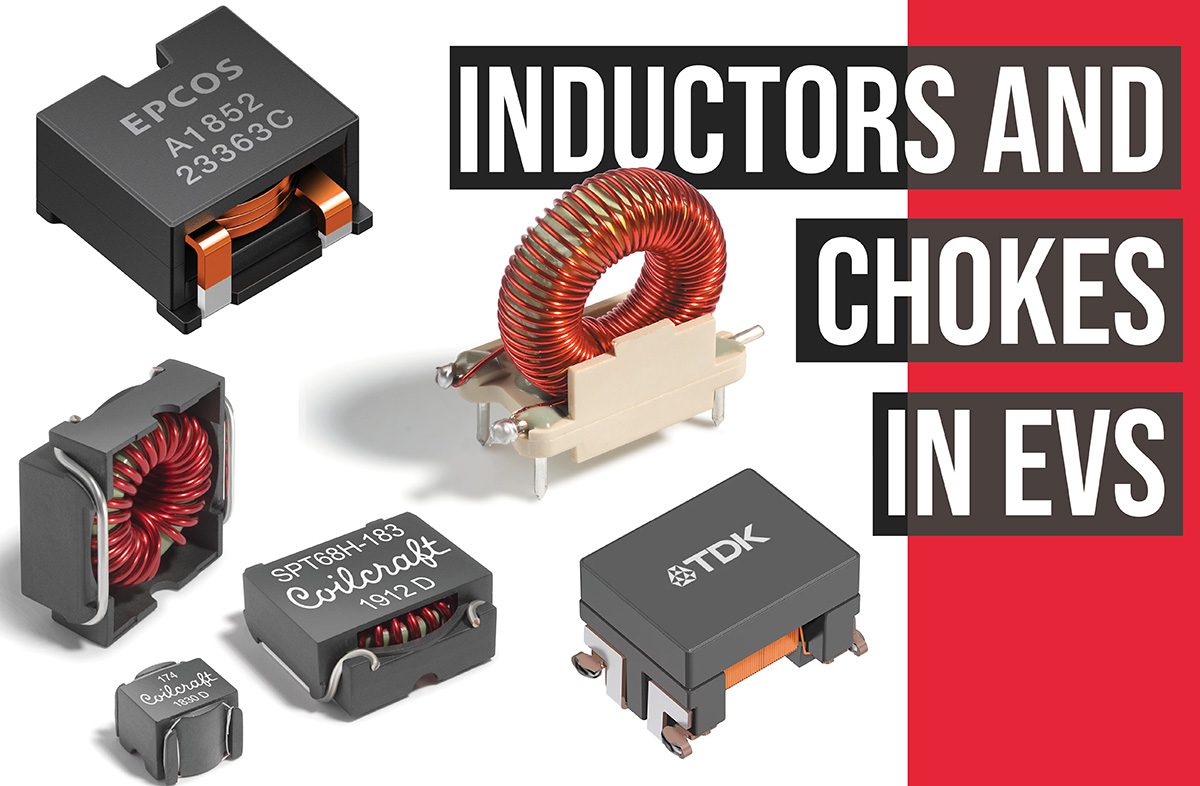

Глибший погляд на індуктивності та дроселі в електромобілях

Індуктори та їх важливість у сучасних силових конвертерах

Індуктори, відомі також як дроселі, є невід’ємною частиною сучасних силових конвертерів. Хоча на перший погляд це можуть здаватися простими компонентами, їхня роль у визначенні продуктивності, надійності та вартості дуже вагома. Зокрема, вони важливі для електромобілів, де виконують безліч функцій у різних системах.

Задачі та використання індукторів у електромобілях

У електромобілях індуктори використовуються в таких трьох основних напрямках: у фільтрах низької частоти для отримання чистих виходів постійного струму з імпульсних перетворювачів, у налаштованих LC контурах для зниження втрат під час перемикань та в EMI фільтрах для блокування радіочастотного шуму.

Обрання індукторів COTS

Вибір комерційно доступних індукторів (COTS) може здатися простим рішенням, але все не так однозначно. Якщо котушку вибрано неправильно, вона може стати джерелом неефективності та небажаних шумових сигналів. Як результат, це може призвести до проблем з ЕМC (електромагнітною сумісністю), що є критичним для багатьох електронних пристроїв.

Серцевини індукторів та їх значення

Більшість індукторів у силових конвертерах мають феромагнітну серцевину, такі як тороїд, яка забезпечує закритий контур для магнітного потоку. Ця особливість важлива не лише для роботи контуру, а й для успішного проходження тестування на ЕМC, оскільки втеча потокових ліній може призвести до шумових проблем.

Властивості для різних застосувань

У LC фільтрах, серійні індуктори знижують рівень змінного струму. При цьому важливо зменшити DC втрати обмоток. У резонансних LC мережах працюють з високими частотами, тут потрібно знижувати AC втрати, але базова опірність обмоток все ще важлива. У фільтрах EMI володіння високими AC втратами є перевагою, а зменшення паразитарної ємності є пріоритетом.

Знання цих характеристик і врахування потреб кожного випадку можуть допомогти вибрати правильний індуктор для конкретного застосування, що, безумовно, важливо для продуктивності та надійності сучасних технологічних пристроїв. Враховуючи всі аспекти, можна досягти оптимального поєднання між продуктивністю, надійністю та вартістю компонентів.
